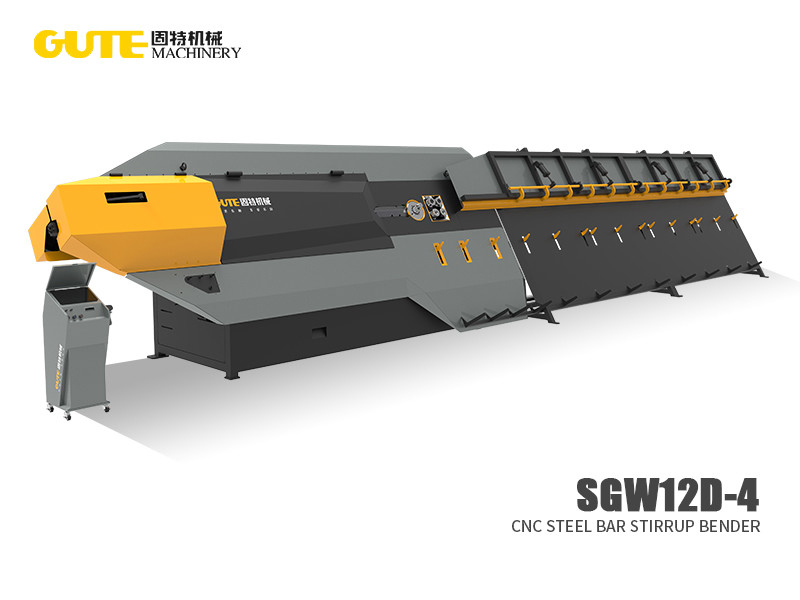

Machine à cintrer d'étrier automatique
>
5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4

Nom De Marque: GUTE
Numéro De Modèle: SGW12D-4
Nombre De Pièces: 1set
Prix: 32000-36000USD/SET
Packaging Details: Caisse de contreplaqué
Conditions De Paiement: L/C, T/T, D/P, D/A
Informations détaillées
Lieu d'origine:
La Chine
Certification:
CE,ISO 9001:2000
MODEL:
SGW12D-4
OPERATION:
Automatic wire feeding system(CNC)
SINGLE WIRE BENDING:
5-13 mm
DOUBLE WIRE BENDING:
5-10 mm
MAX. LENGTH OF STIRRUP SIDE:
1000 mm
MIN. LENGTH OF STIRRUP SIDE:
90 mm
BENDING DIRECTION:
Bi-direction
LENGTH ACCURACY:
±1mm
ANGLE ACCURACY:
±1°
L×W×H:
11700×1900×2110 mm
WEIGHT:
5.7T
MAX. LENGTH OF HOOL SIDE:
6m
Capacité d'approvisionnement:
200set/month
Mettre en évidence:

Machine à cintrer 7KW/H d'étrier de commande numérique par ordinateur

,

Machine à cintrer SGW12D-4 d'étrier de commande numérique par ordinateur

,

machine à cintrer d'étrier de barre d'acier de 13mm

Description du produit
Machine à cintrer les étriers en acier CNC pleine puissance de 13 mm avec service d'ingénierie
01


Aperçu

La machine à cintrer les étriers en acier CNC entièrement automatique SGW12D-4 Gute peut automatiquement effectuer le redressage, le dimensionnement, le pliage, le formage et la coupe des barres d'acier. En même temps, le mécanisme de retour et le râtelier peuvent être utilisés pour compléter la production de nervures à crochet et de nervures de plaque, réalisant de multiples utilisations en une seule machine. L'équipement utilise un système de contrôle numérique et contrôle le système servo via un écran tactile et un automate programmable. Il est simple à utiliser et pratique à configurer, ce qui peut économiser beaucoup de main-d'œuvre et de déchets. L'amélioration de l'efficacité du traitement est une partie indispensable des bâtiments de construction modernes, et c'est également un équipement intelligent qui répond aux normes nationales.



02


Champ d'application

Principalement utilisé dans la construction de bâtiments résidentiels, d'autoroutes, de routes et de ponts, de métros et d'autres projets

03


Paramètres de l'appareil

Diamètre de pliage du fil unique 5–13mm
Diamètre de pliage du fil double de la barre d'armature 5–10mm
Matériau de traitement Bobine d'acier
Vitesse de remorquage maximale

100 m/min

Vitesse de pliage maximale

1050°/sec

Erreur de rectitude des nervures 0.02/1m
Puissance totale 48KW
Consommation d'énergie 7KW/H
Précision de la longueur de l'étrier ±1mm
Précision de la longueur des nervures ±5mm
Précision de l'angle ±1°
Angle de pliage maximal ±180°
Côté d'étrier le plus long 1000mm
Côté d'étrier le plus court 90mm
La plus longue longueur de la nervure 7m
Température de fonctionnement -5~40 ℃
Méthode de contrôle de la traction Servo
Méthode de contrôle de la courbure Servo
Méthode de contrôle de la boucle de retour Servo
Poids total 5.7T
04


Avantages de l'équipement

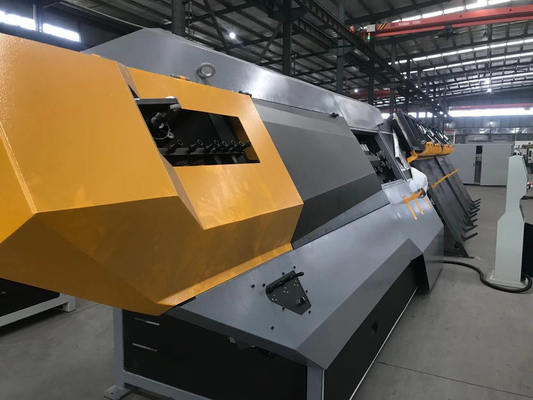

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 0

  • La structure de pré-traction ajoute un moteur d'alimentation pour faciliter l'alimentation

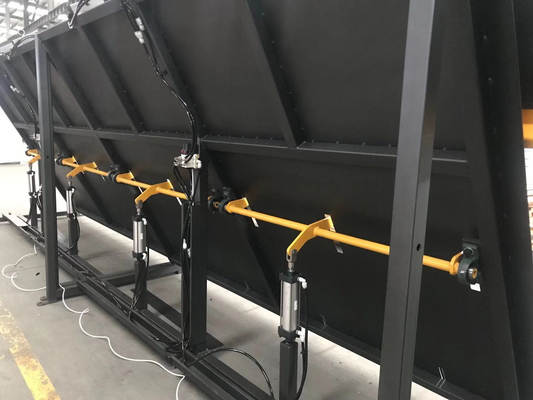

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 1



  • Roue de redressage pour la fabrication d'acier à outils en alliage forgé, résistance à l'usure, résistance aux chocs.
  • Plaque de roue préréglée : l'utilisation globale de 30mm plaque d'acier épaisse, haute résistance, forte charge d'impact, très durable.
  • Chaque roue dispose d'un système d'alimentation pour un meilleur redressage

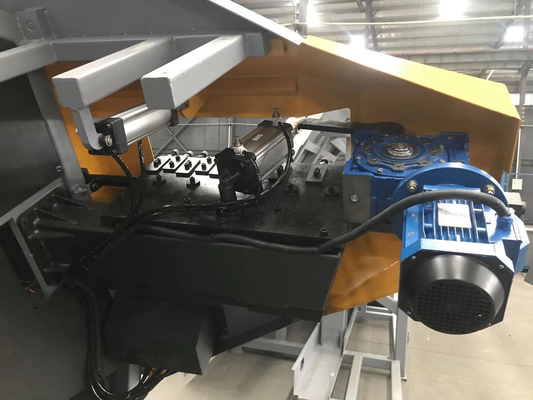

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 2



  • L'adoption d'une lame de type multi-fente qui assure une double durée de vie par rapport à une lame normale en une seule pièce



5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 3

  • La console à écran tactile peut stocker des centaines de graphiques et est facile à utiliser.







Notre usine

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 4

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 5








Notre service

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 7










Certification

5-12 mm Bar de bobine d'acier machine à plier à la corde CNC SGW12D-4 8
